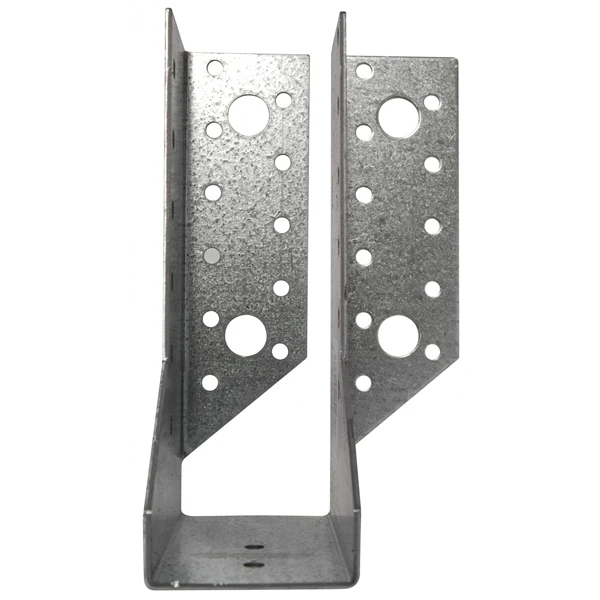

Sabot à Une Aile Repliée JH Droite Simpson Simpson Strong-Tie JHR34462

Sabot à une aile repliée JHR

• Matière :Acier galvanisé S250GD + Z275 suivant NF EN 10346

Support :

• Porteur : bois massif, bois composite, bois lamellé collé
• Porté : bois massif, bois composite, bois lamellé collé, fermes triangulées, profilés

Domaines d’utilisation :

• Solives, pannes
• Poutres lisses et montants de bardage
• Butées de chevrons
• Renforcement, d‘assemblages existants…

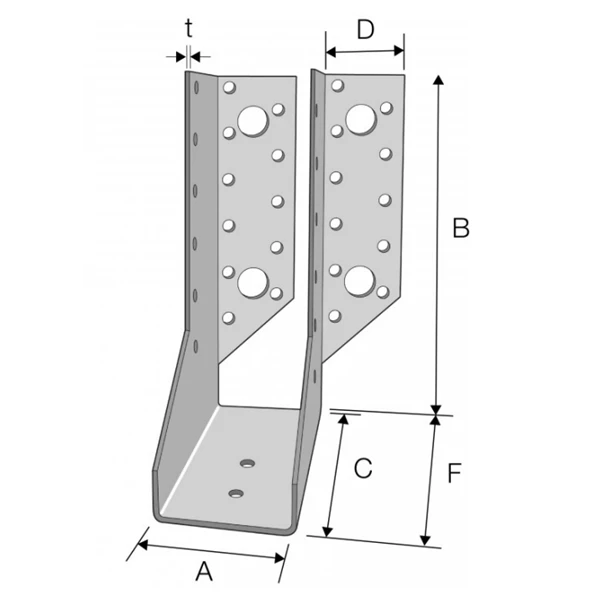

Dimensions intérieures (se référer au schéma en photo)

A	46 mm
B	147 mm
C	84 mm
D	41.5 mm
F	86 mm
t	2 mm

Perçage sur porteur

Diamètre 5 mm	22 mm
Diamètre 13 mm	4 mm

Perçage sur porté

Diamètre 5 mm

12 mm
