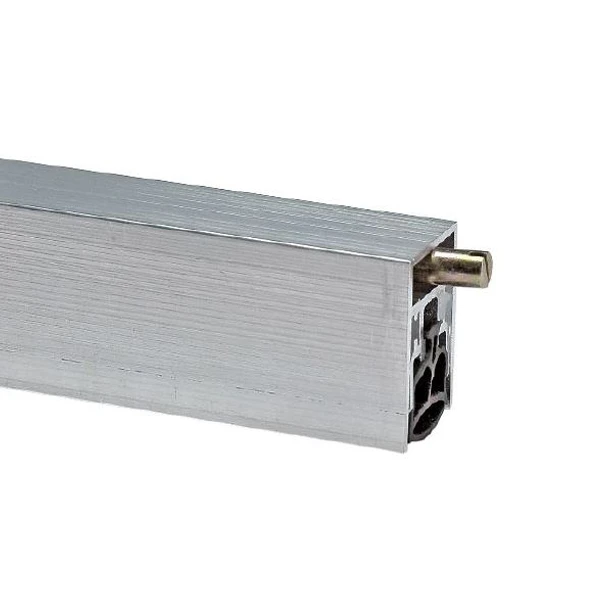

Plinthe Automatique Encastrable Isophonique 86 KEB Klobruit 0,93 M

Offrez à votre maison une bonne isolation thermique et phonique avec cette plinthe pour bas de porte encastrable 86 KEB Klobruit Jean Jourjon de 0,93 m.

Fonctionnement :

• Mécanisme basculant à double poussoir : l’un en laiton et l’autre en nylon
• Le poussoir en laiton doit être situé côté paumelle
• Le poussoir en nylon doit être situé côté ouverture
• La plinthe peut être raccourcie de 11 cm du côté du bouton poussoir en laiton (côté paumelle)

Instructions de montage :

• Si vous devez recouper la plinthe :
• Dévissez totalement la vis de réglage
• Coupez avec une tronçonneuse ou une scie à métaux le profil à la dimension souhaitée (maximum 11 cm côté paumelle)
• Revissez la vis de réglage
• Si la plinthe est déjà à la bonne longueur :

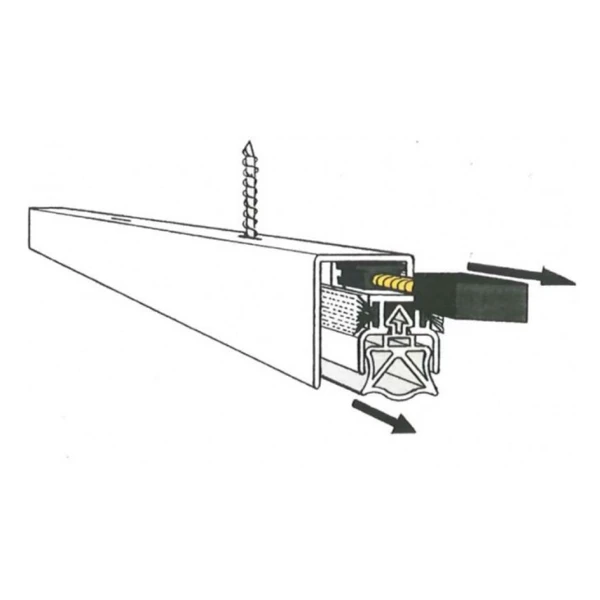

• Sortez le profil porte joint et le mécanisme avec vis
• Fixez le profil U sous la rainure à l’aide des vis
• Remettez le profil porte joint dans son guide
• Remettez le mécanisme avec vis dans son guide jusqu’à son emboîtement
• Mettez les plaquettes en nylon contre le châssis de la porte
• Procédez au réglage optimal du joint du côté paumelle en faisant tourner la vis de réglage
• Procédez au réglage optimal du joint du côté opposé à la paumelle en faisant sortir le bouton en nylon d’environ 2 cm en vissant ou en dévissant
• Enfin, repoussez jusqu’à l’enclenchement du bouton nylon

Caractéristiques techniques

Conditionnement	1 plinthe automatique encastrable Jean Jourjon
Référence	086584
Modèle	86 KEB Klobruit
Type de plinthe	Automatique encastrable et isophonique
Fonctionnement	Mécanisme basculant à double poussoir
Composition du profil	Aluminium en alliage 6060 T6
Composition du joint	Acoustique en thermoplastique triple chambre 52dB
Largeur de la mortaise	20 mm
Hauteur de la mortaise	30 mm
Capacité de calfeutrage	Jusqu’à 14 mm
Longueur de profil	0,93 m
Poids	1,350 kg
