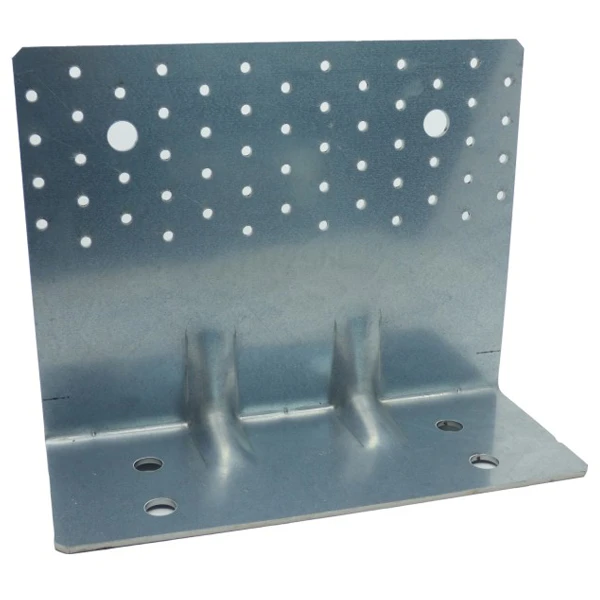

Équerre Renforcée ABR En Acier Galvanisé Simpson Strong-Tie ABR255

Équerre renforcée ABR255

Matière :

• En acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,

Support d’application :

• Support porteur : bois massif, lamellé-collé, béton, acier.
• Support porté : bois massif, lamellé-collé.

Domaines d’application :

• sur panneaux massifs,
• sur panneaux lamellés croisés

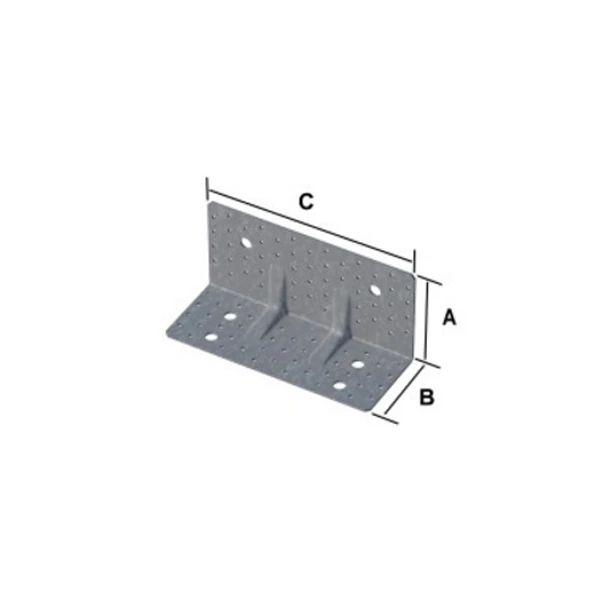

Dimensions :

A	120mm
B	100mm
C	255mm
Épaisseur	3mm

Fixations :

Ailes A
Pointes ou vis	52Ø5mm
Boulons	2Ø14mm
Ailes B
Pointes ou vis	41Ø5mm
Boulons	4Ø14mm

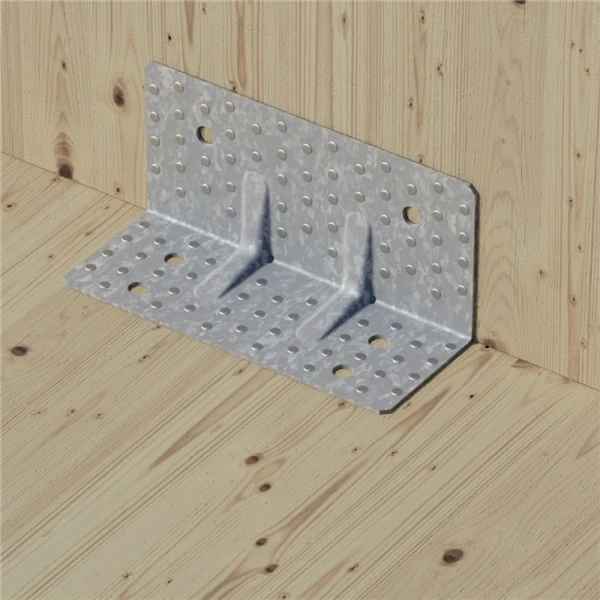

sur bois :

• avec des pointes annelées CNA Ø4.0×50 mm,
• des vis CSA Ø5.0×40 ou CSA Ø5.0×50.

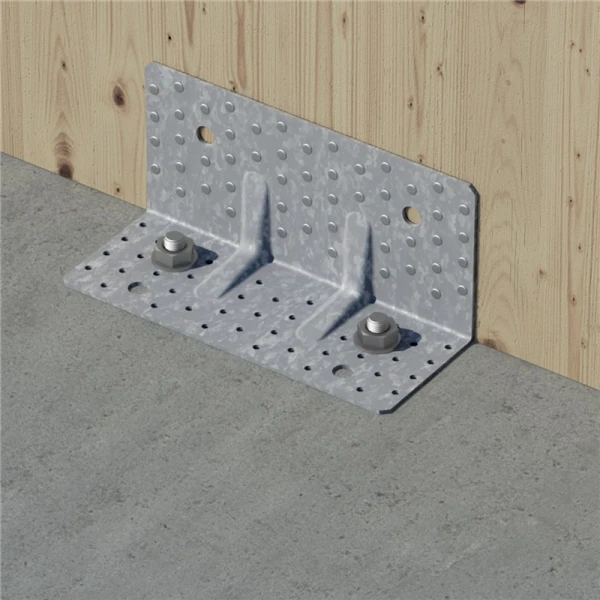

sur béton :

• avec des chevilles mécaniques : goujon WA M12-104/5,
• ou par ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.
