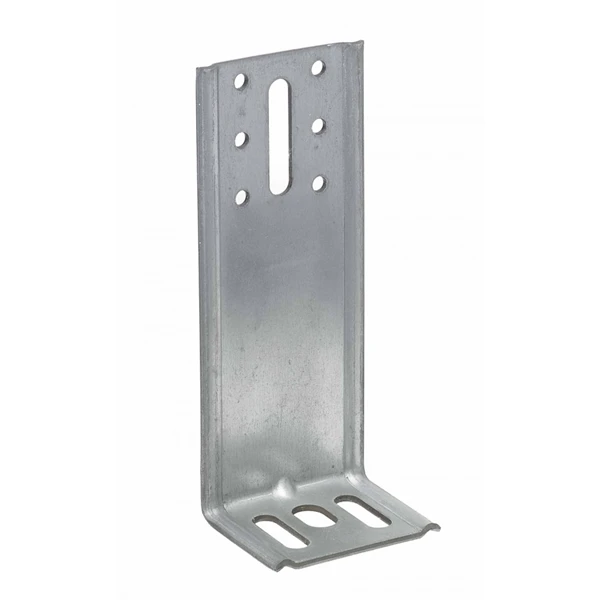

Équerre De Bardage Simpson EBC 65 X 158 X 53 Mm Simpson-Strong-Tie EBC160/2,5

Matière

• Acier galvanisé S250GD + Z350 suivant NF EN 10346 (protection anti-corrosion idéale pour les atmosphères extérieures protégées et ventilées),
• Epaisseur 2,5 mm.

Applications

• Support

  • Porteur : pieds de fermettes en ossature bois, liaison montant/traverse pour bardage…
  • Porté : bois massif, bois composite, fermes triangulées, profilés…
    Applications

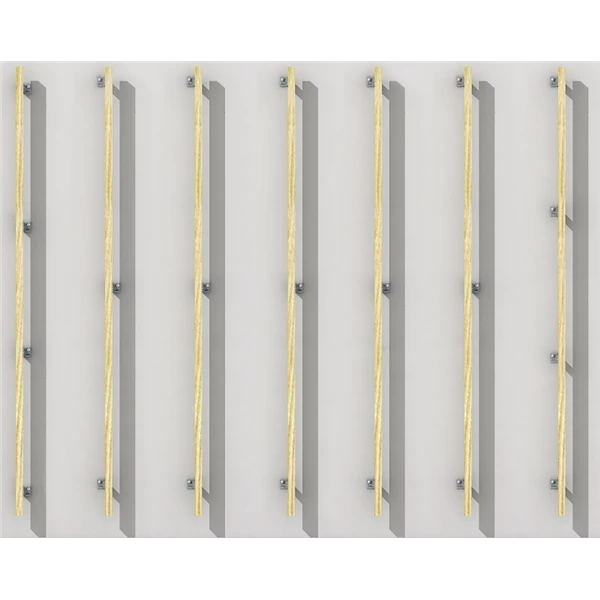

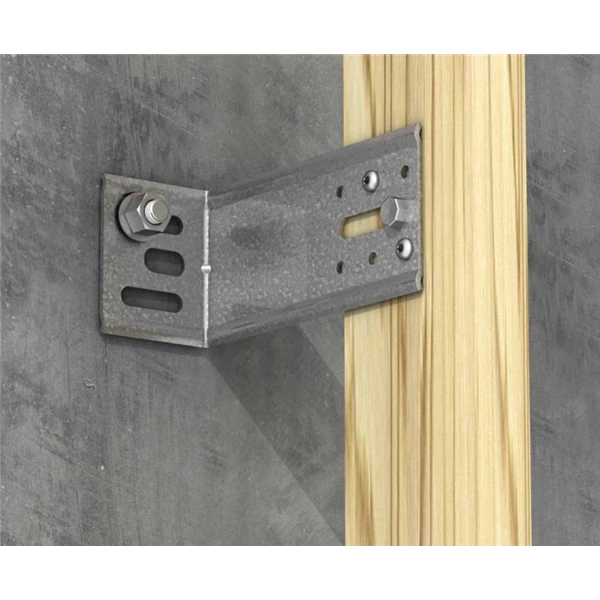

• Fixation de chevrons pour bardages extérieurs.

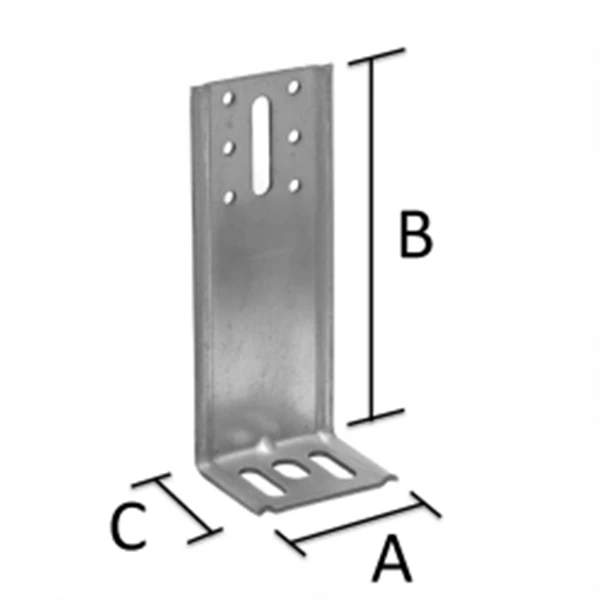

Dimensions

|A | 65 mm|
|–|–|
|B | 158 mm|
|C | 53 mm|
|Épaisseur | 2.5 mm|
Perçage

|Aile B | |
|–|–|
|Diamètre 5 | 6 mm|
|Oblong 8.5 x 40 | 1 mm|
|Aile C| |
|Oblong 8.5 x 30 | 2 mm|
|Oblong 11.5 x 20 | 1 mm|

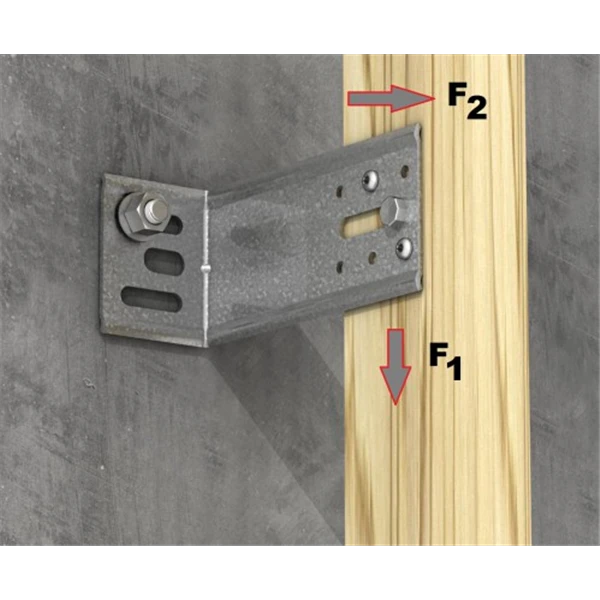

Valeurs caractéristiques

Vertical (F1)
1 mm	0.18 Kn
3 mm	0.31 Kn
F2	1.56 Kn
