Cadre Fixation FSB Pour Sortie De Toit

Cadre de fixation pour sortie de toit.

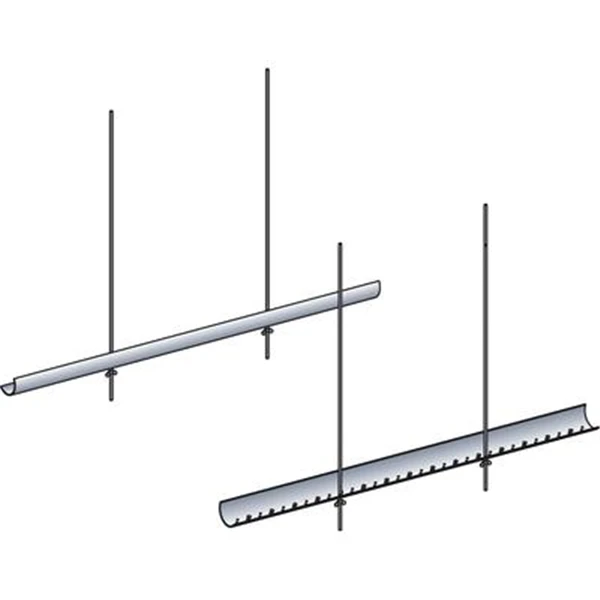

Composé de deux barres perforées, de 4 tiges filetées et d’écrous papillon.
Les barres perforées s’adaptent à toutes les pentes de toit. Utiliser le sens le plus adapté.

Notice de pose :
Présenter le 1er élément de conduit pour positionner les barres perforées.
Maintenir la barre perforée en appui sur les chevrons.
Glisser les tiges filetées dans la barre et les engager dans les trous situés dans l’angle de la sortie de toit.
Pousser la tige afin que la rondelle en caoutchouc vienne en butée sur la barre.
Clouer les barres perforées sur la charpente.
Serrage des écrous papillon de 6 demi-tours environ.
